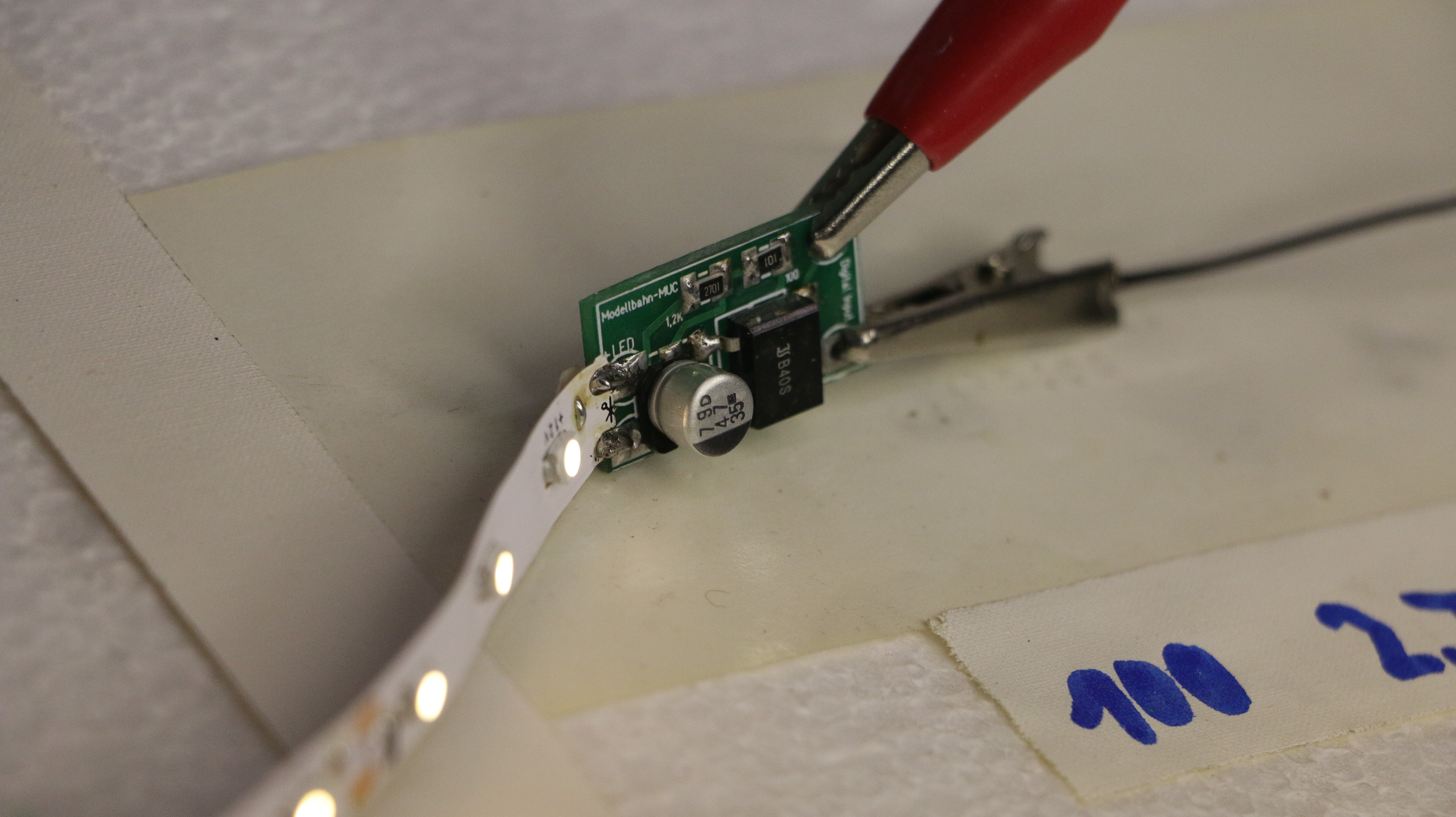

Leiterplatte
zur flimmerfreien Ansteuerung der LED
Strip´s.

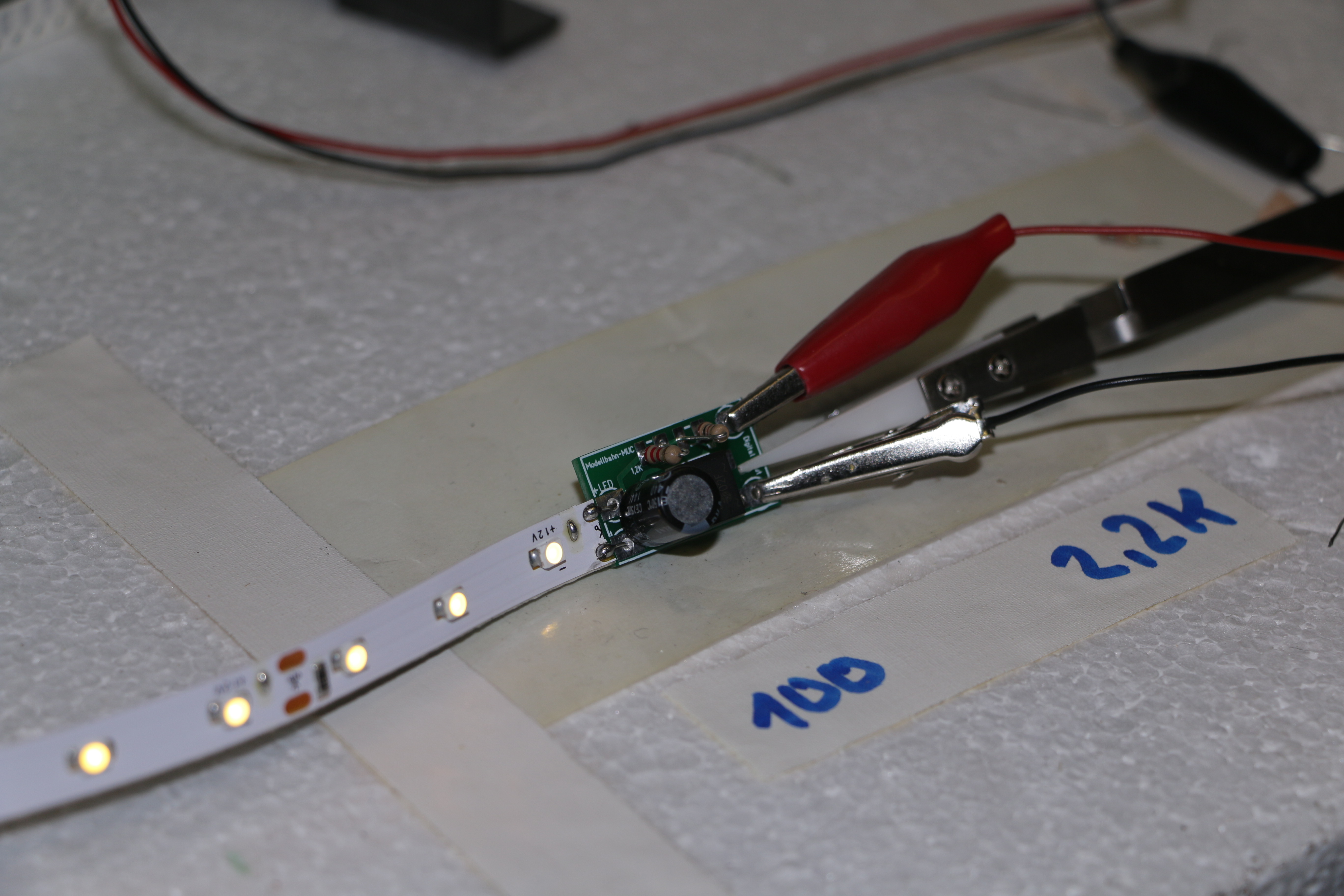

Auch wird hierüber zugleich die
Helligkeit über die
Widerstände eingestellt.

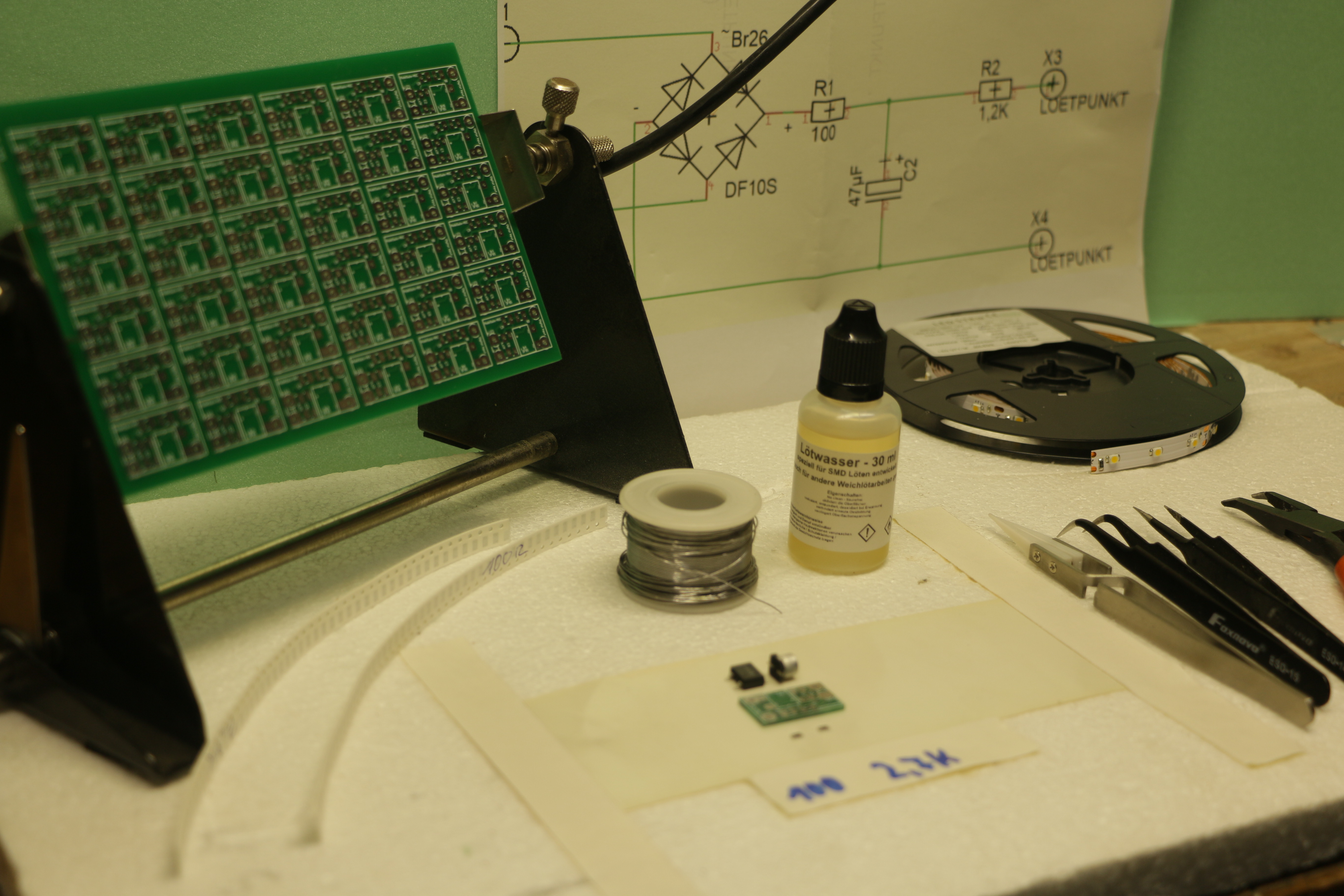

Diese Leiterplatte ist eine
Eigenkonstruktion von mir.
Mit der Platine werden alle notwendigen
Bauteile für
den jeweiligen Wagen untergebracht.

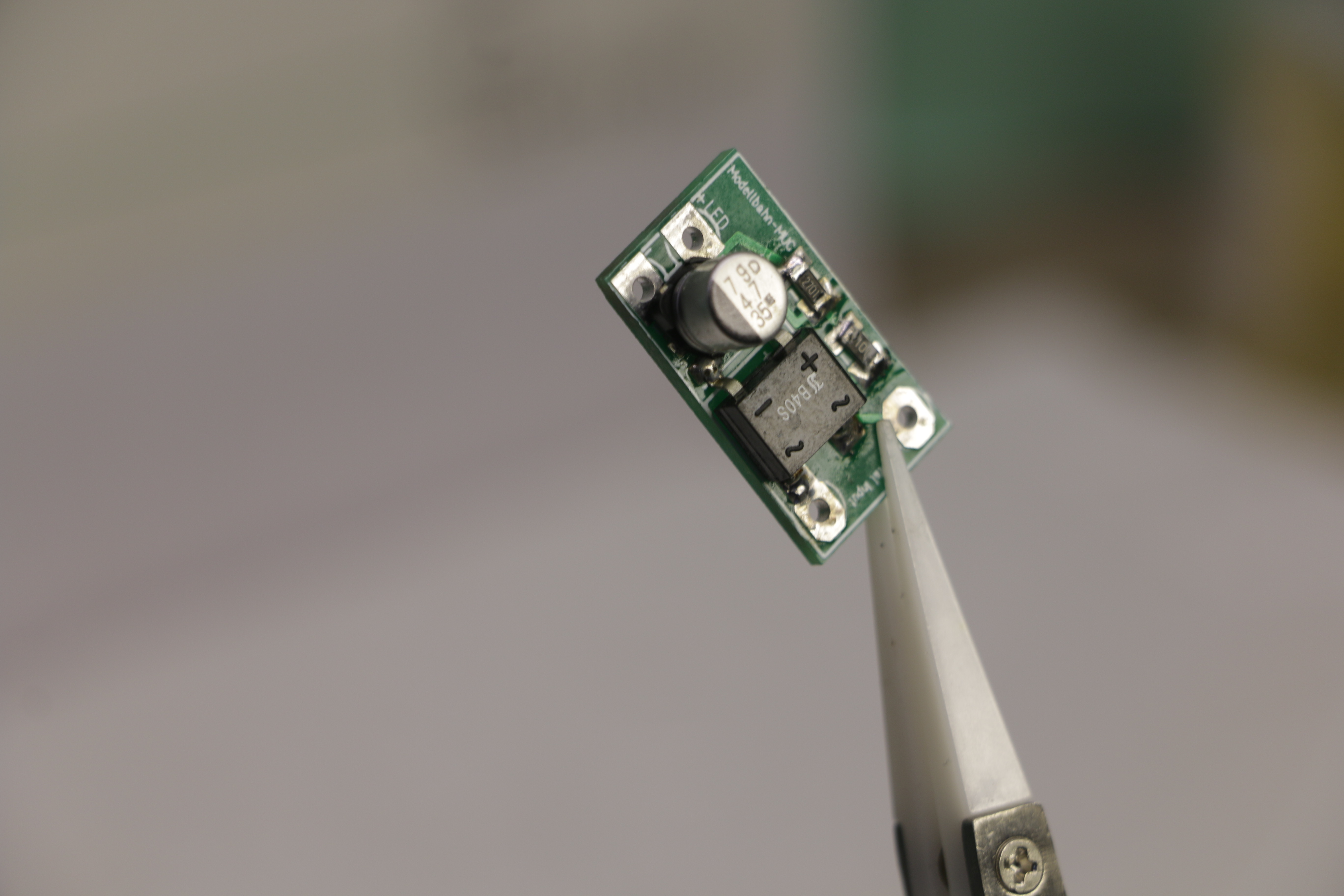

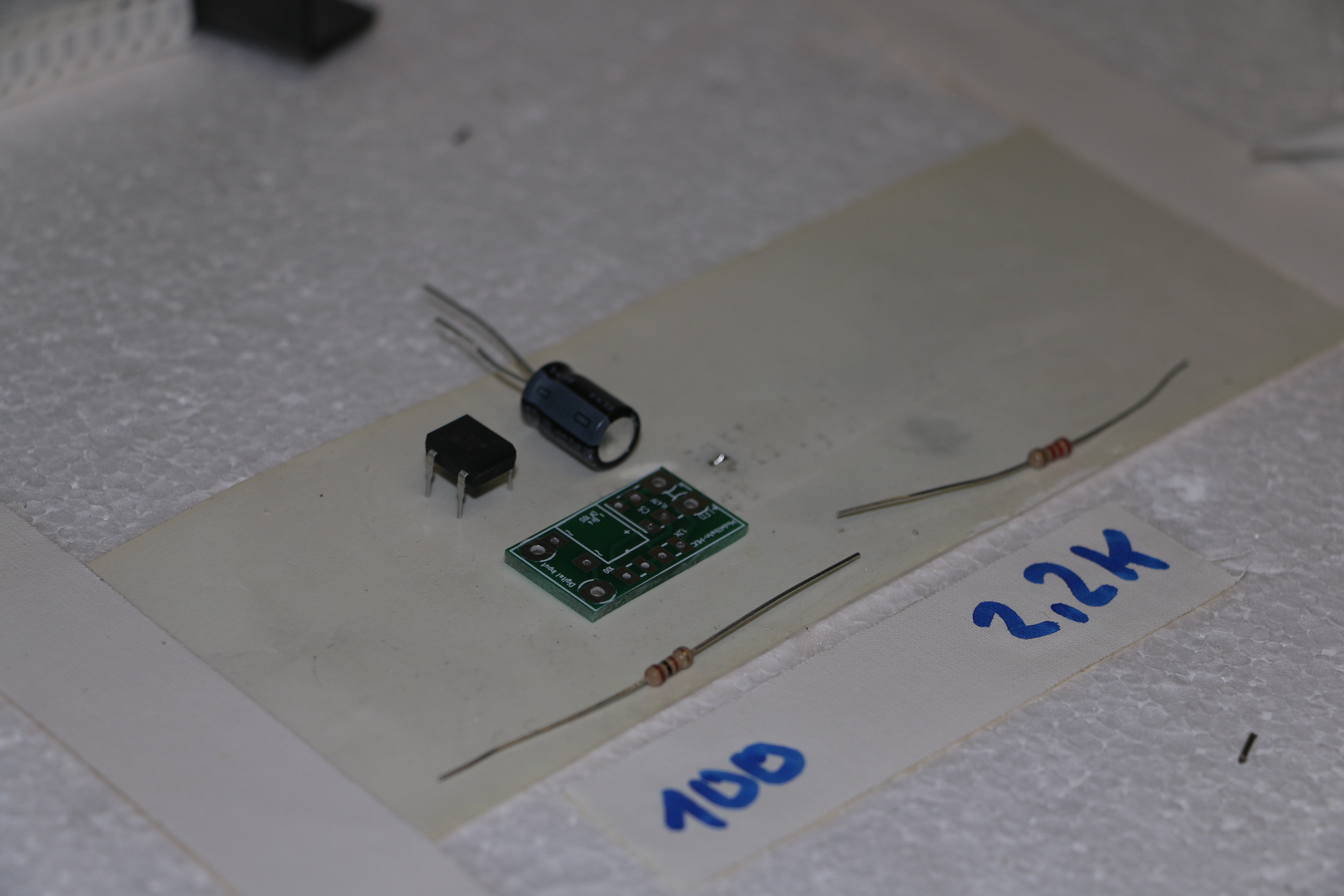

Die Leiterplatte ist sowohl für normale
Bauteile siehe
Abbildung rechts wie auch für SMD
Bauteile damit
erreicht man doch eine sehr kleine
Baugröße.

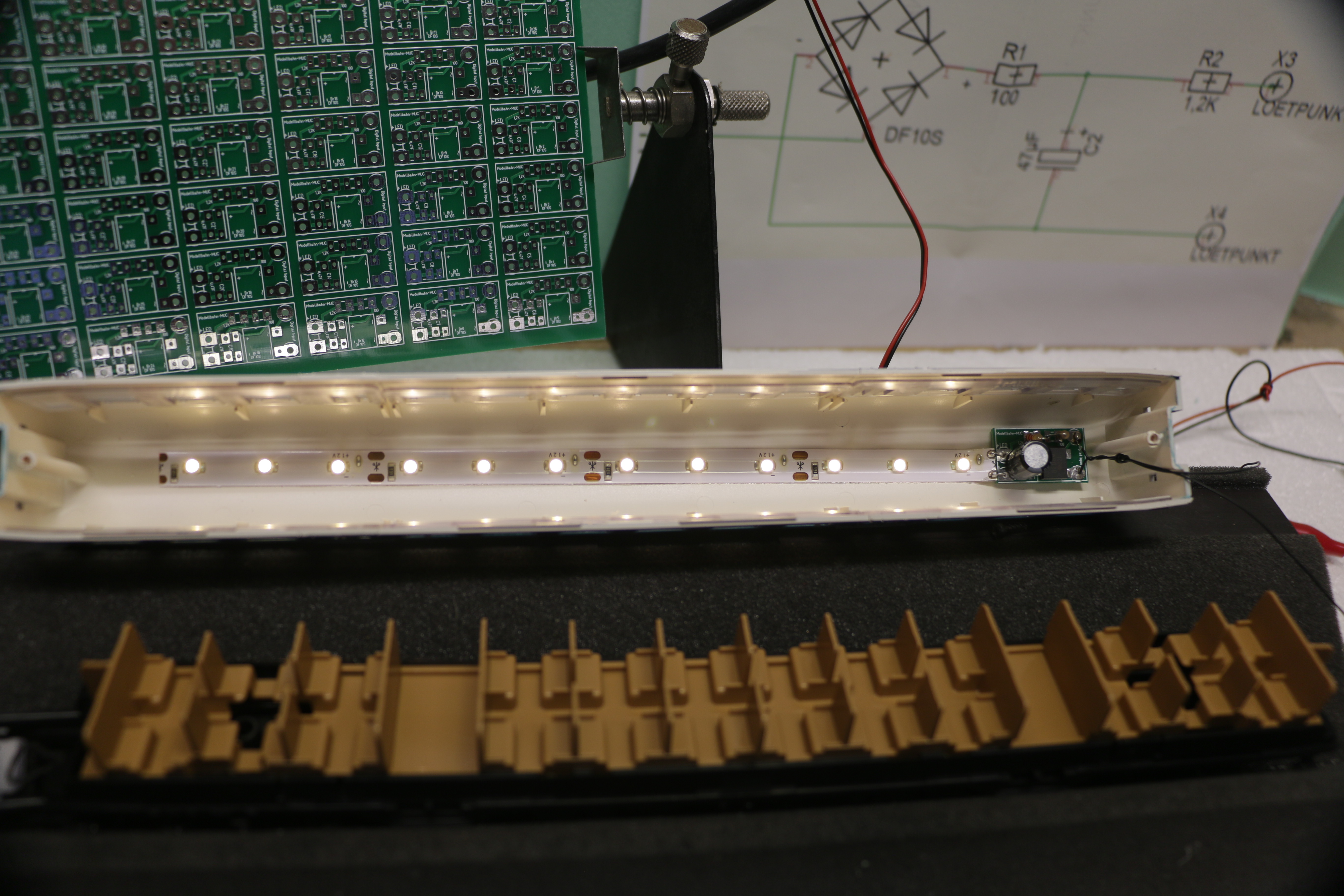

Im obigen Schaltplan sieht man
die Bauteile die sich auf der
Platine befinden.

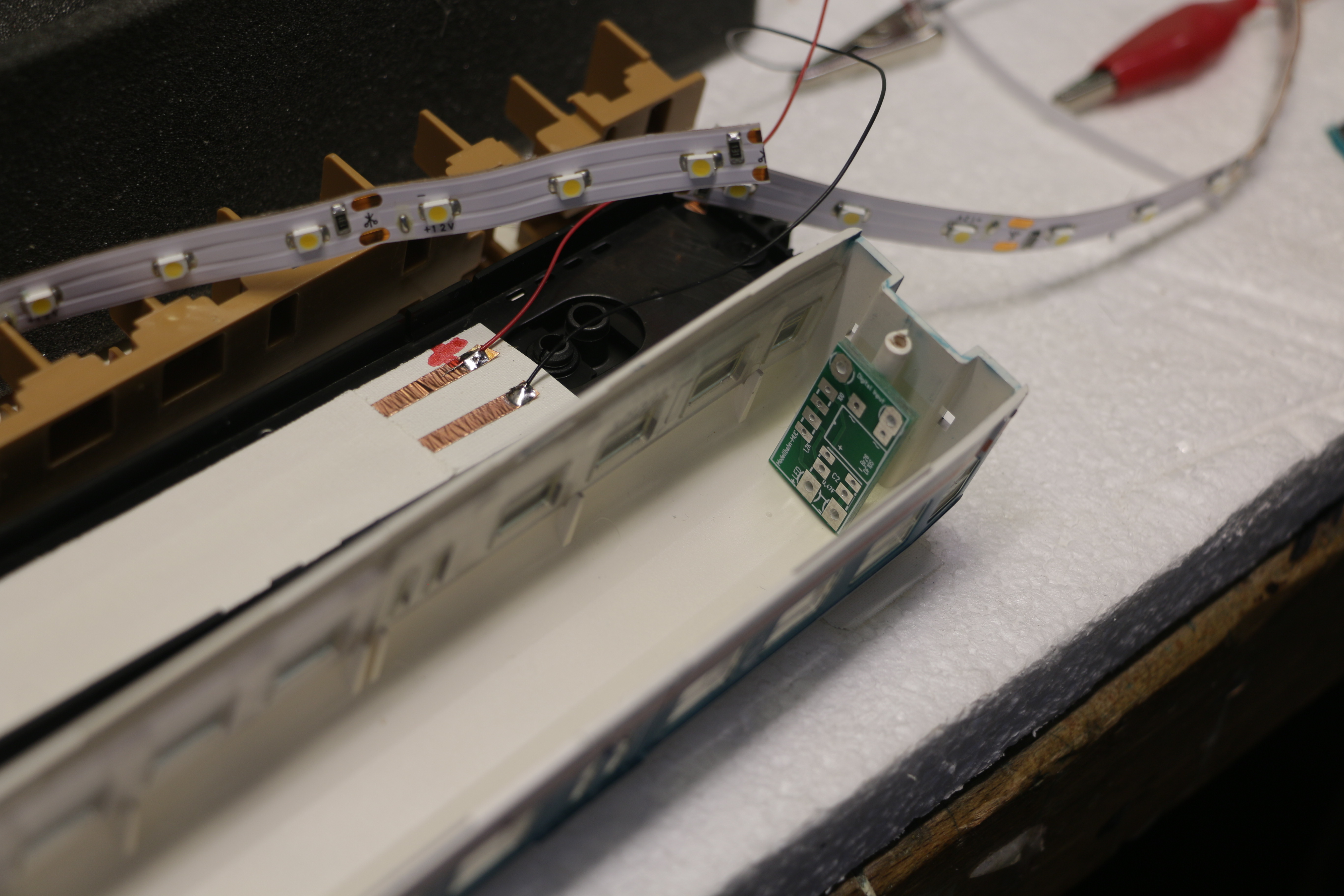

Einbaumöglichkeiten sind weiter unten
dargestellt.

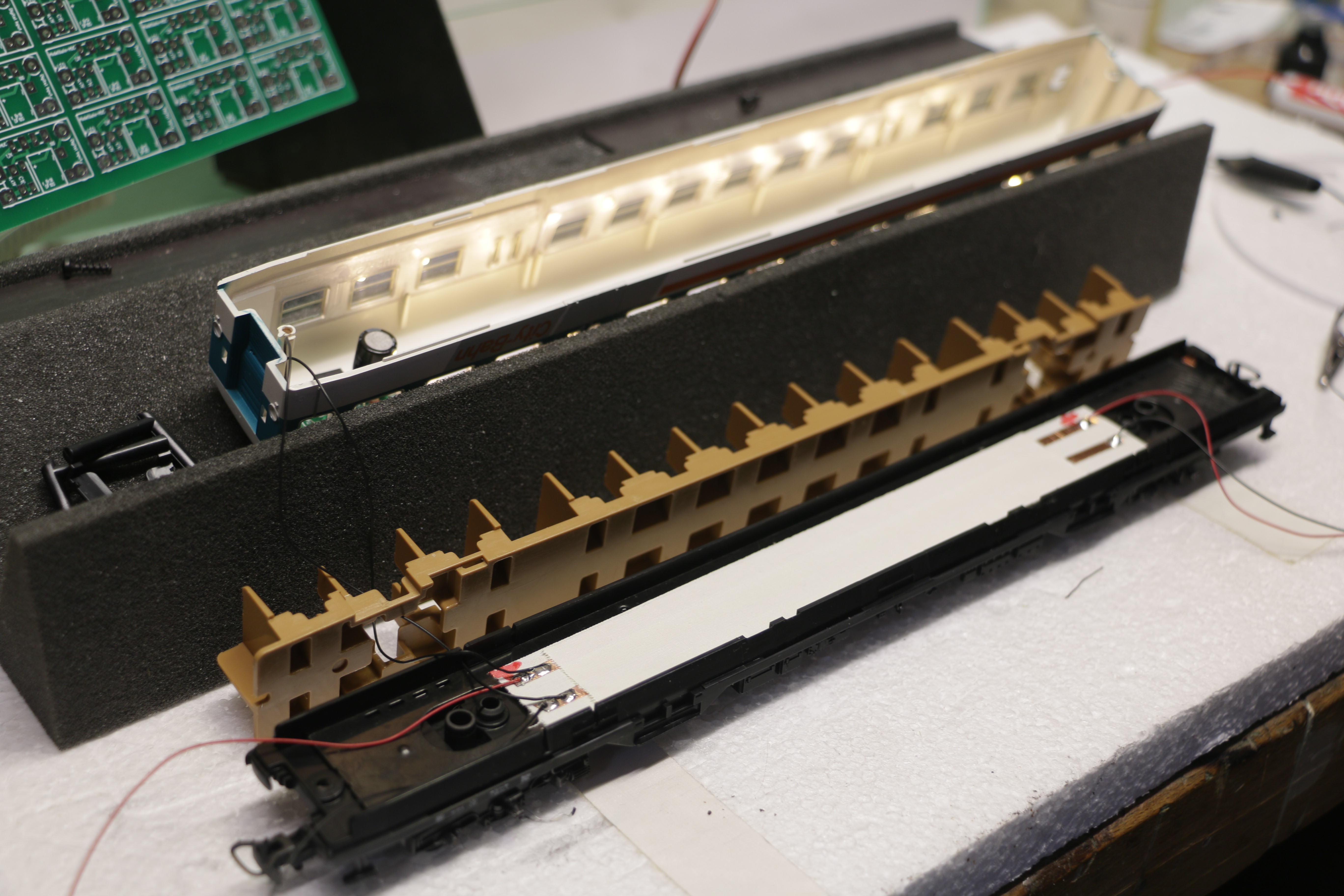

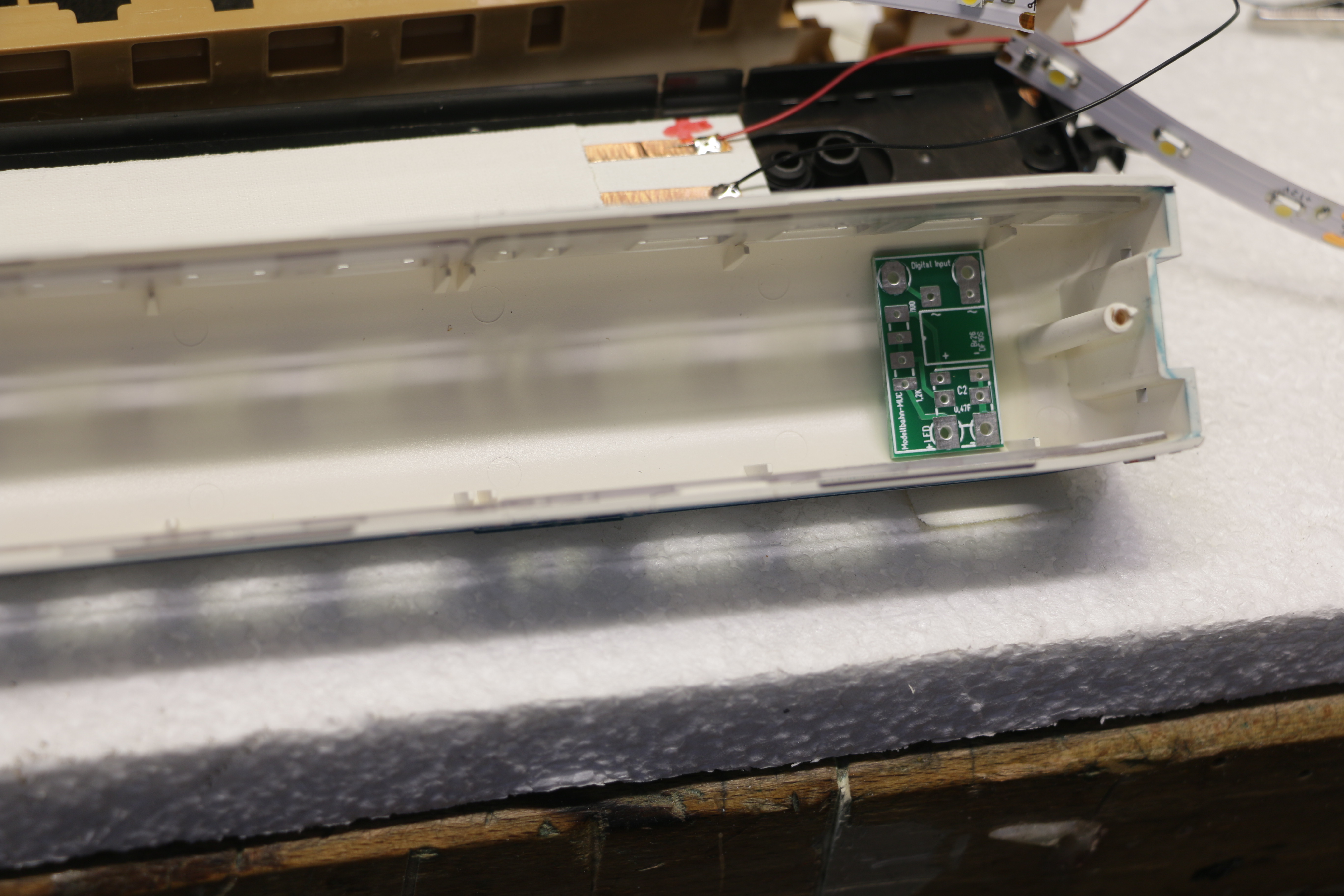

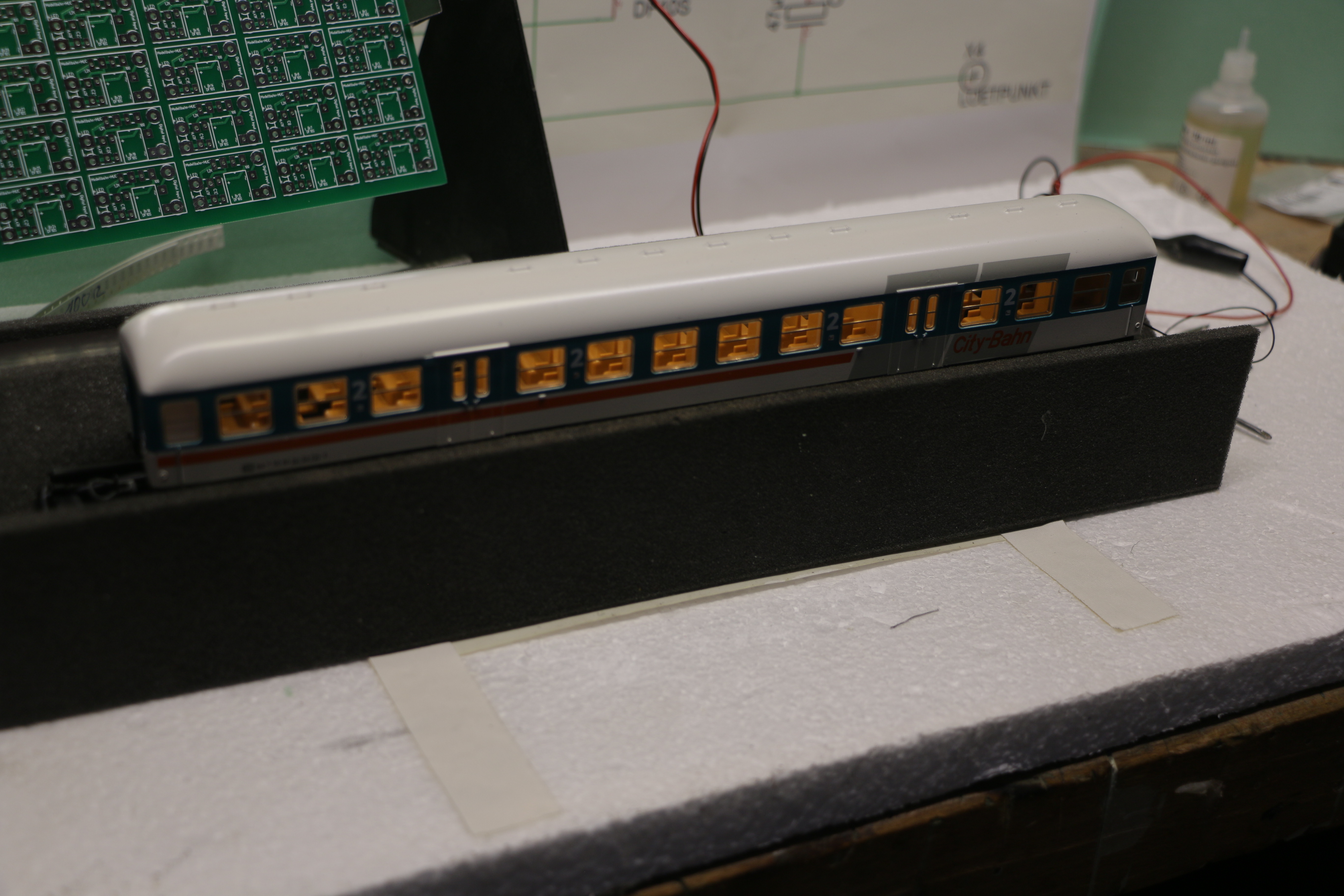

Am besten hat sich der Einbauort
Dachhimmel für geeignet
erwiesen.
Wie oben links
Bestückt:
1xKohleschicht Widerstand 2,7K 0207, 250
1/4 W (200
Stck 3€)
1xKohleschicht Widerstand 100Ohm 0207,
250 1/4W (200 Stck. 3€)
1x B140C1000DIP Brückengleichrichter
(50Stck. ca 8€)
1x Elko Radial 47uF/25V RM 2,0
SMD Bestückung:
1xSMD 1/4W 2,7K Bauform 1206
1xSMD 1/4W 100Ohm Bauform 1206
1xSMD Elko ,35V ECC
HXC350ARA470
1x B140C1000DIP
Brückengleichrichter würde ich
keinen SMD Brückengleichrichter
empfehlen. |
